[ 04 - Windchill LAB] - 체크 아웃 1

• 체크 아웃 정보

객체를 수정하려면 먼저 객체를 체크 아웃해야 합니다. 체크 아웃 프로세스를 통해 설계를 수정하려는 사용자의 의도가 PTC Windchill PDM 서버에 전달됩니다. PDM 서버는 간접적으로 객체를 잠궈 다른 사용자가 수정하지 못하도록 합니다. 체크 아웃 프로세스에서는 객체의 구성뿐 아니라 객체를 수정할 작업공간도 결정할 수 있습니다.

체크 아웃 동안 객체와 객체의 관계를 정의하는 데이터가 로컬 작업공간으로 복사됩니다. 파일을 PDM 서버에서 작업공간으로 복사할지 또는 링크를 통해 파일에 액세스할지 지정할 수 있습니다.

인트라링크 3.4에서는 PROE에서는 COMMON SPACE의 데이터를 OPEN 하면 자동적으로 체크 아웃을 수행 했습니다. WINDCHILL에서도 가능 할까요? -> 없습니다

하지만 아래와 같이 즉석 체크 아웃이나 동적 체크 아웃을 사용하면 객체를 수정하려 할 때 다운로드한 모든 객체를 자동으로 체크 아웃할 수 있습니다. 동적 체크 아웃을 사용하면 모델링 작업을 하는 동안 충돌(Conflicts) 대화상자에 옵션이 제공되므로 PTC Windchill PDM과 상호 작용하여 객체를 체크 아웃하거나 읽기 전용으로 유지하거나 로컬 작업공간에서 객체를 계속 수정할 수 있습니다.

• CREO의 내부 브라우져안에서 체크아웃 하기

체크 아웃 순서는 아래와 같습니다.

         1. 모델 트리에서 공통 폴더> Windchill 캐비닛 클릭

         2. 내부 브라우저에서 파일을 선택 한다..

         3. 작업 > 작업공간으로 체크 아웃 명령 클릭한다.

         4. Check Out 파일을 확인 한다

• 동적 체크 아웃

설계자가 서버의 제품 폴더에서 직접 CREO 파일을 OPEN 할수 있습니다. 이경우를 다운로드라 합니다. 수정 권한이 없습니다. 이유는 체크 아웃을 하지 않은 상태 입니다. 치수 수정이나 FEATURE를 삭제, 추가 하면 아래와 같이 (Conflicts)  대화 상자가 나타나며 이때 체크 아웃 명령을 수행 할수 있습니다.

체크 아웃이 완료 되면 작업 공간에 표시 된다. 다른 설계자의 작업 공간 및 공통 공간에도 표시된다.

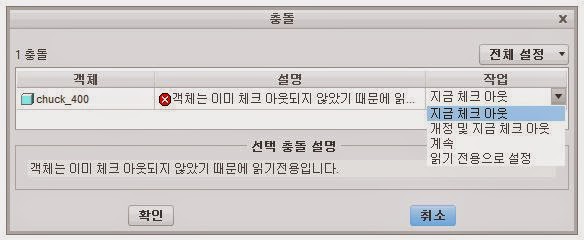

참고 : (Conflicts)  대화 상자

즉석에서 수행하는 방법을 사용하면 객체를 체크 아웃하지 않고도 Creo Parametric에서 CAD 문서를 열 수 있습니다. 그러나 모델을 수정하려고 하면 충돌 창이 나타나고 다음 네 가지 작업 중 하나를 수행하라는 메시지가 표시됩니다.

• 지금 체크 아웃(Check out now) - CAD 문서를 체크 아웃하고 수정 작업을 계속할 수 있습니다.
• 개정 및 지금 체크 아웃(Revise and Check out now) - CAD 문서를 개정하고 체크 아웃하여 수정을 계속할 수 있게 합니다(ProjectLink에서는 불가능).
• 계속(Continue) - CAD 문서를 체크 아웃하지 않고 수정 작업을 계속할 수 있습니다. 다른 이름으로 저장하려는 경우 또는 수정을 고려하는 경우와 같이 특수한 상황에서만 이 옵션을 사용해야 합니다. 변경된 객체를 체크 인하지 못합니다. 이 옵션을 사용한 상태에서 수정 사항을 체크 인하려고 하면 체크 인이 어렵거나 충돌이 발생할 수 있습니다. 또한 해당 CAD 문서를 수정하는 것을 다른 사용자가 알 수 없습니다.
  -> 체크인 할수 없다 하지만 수정은 가능 하다.
• 읽기 전용으로 설정(Make Read-only) - 현재 작업공간에서 수정 작업을 중단하고 해당 객체를 잠급니다.
